こうすれば速くなる（かも）！470級の帆走性能を科学する（４、J-SAILING 107号からつづく） レポート／金沢工業大学　増山　豊

7-2　メインセールのキャンバー（ドラフト）による変化

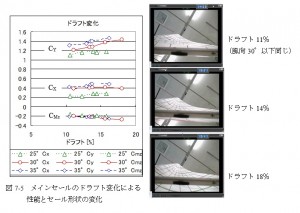

メインセールのドラフト（キャンバーの深さ）による性能の変化を図7-5に示す。風向が25°、30°、35°の場合について、ドラフトの大きさを10%～18%の範囲で変化させたときのC_X、C_Y、C_Mzの変化を示している。ドラフトの大きさは、メインセールの前縁の高さ25％、50％、75％における断面の値の平均値である。なお、この間ジブのトリムは変更せず、メインセールのツイスト角も17°～22°の範囲に保った。

図より、いずれの風向であってもC_Yの値はドラフトとともに大きくなることがわかる。一方、C_Xは14～16％のドラフトの時に最大値を示すことがわかる。C_Yの値は小さい方がいいので、このことよりドラフトは14～15％程度とするのが適切と考えられる。筆者が「風神」というセールダイナモメータ船を用いて、クルーザーの実船レベルの実験を行った結果[2]では、10～12％のドラフトが適切であることがわかった。この最適値の違いは、もともとディンギーのセールのキャンバーが、クルーザーのものより少し深めに作られているためではないかと考えられる。

図中に示す写真は、風向が30°の場合で、ドラフトが11％、14％、18％時のメインセールの様子を示している。この写真は模型のデッキ上に置いた動画用のWebカメラでブームの下から撮影したもので、解像度はあまりよくないがセールトリムの参考になるのではないかと思う。





7-3　メインセールのツイストによる変化

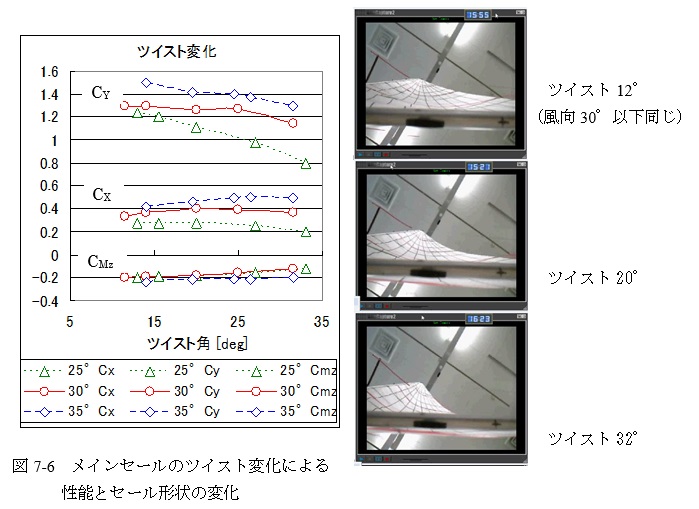

メインセールのツイストによる性能の変化を図7-6に示す。風向が25°、30°、35°の場合について、ツイストの大きさを12°～32°の範囲で変化させたときのC_X、C_Y、C_Mzの変化を示している。ツイストの大きさは、メインセールの75％の高さにおける翼弦線と、ブームのなす角度で表している。なお、この間ブームはほとんど船体中心線上にセットしており、ドラフトはほぼ14％一定であった。また、前節同様にジブのトリムは変更していない。

図より、いずれの風向であってもC_Yの値はツイストとともに小さくなることがわかる。一方、C_Xは風向によって傾向が異なり、風向が25°の場合はツイストが小さい方がよく、35°の場合はツイストが大きい方がよいことがわかる。風向35°の場合は7-1節に示したように、真風向で50°～60°とクローズホールドから少し落した角度であり、ヒールも最もきつくなるところなので、すでにツイストを大きくして走っている艇も多いと思うが、理にかなっているものといえよう。風向30°の場合、C_Xが最大になるのは、ツイストが20°～25°の範囲である。前述の「風神」によるクルーザーの場合は風向30°のデータしかないが、適切なツイストは約15°であった。この違いもディンギーとクルーザーのドラフト量の違いによるものと考えられる。

また図中に、風向が30°の場合で、ツイストが12°、20°、32°時のメインセールの様子の写真を示すので、参考にしていただきたい。 （以下、次号）





参 考 文 献

[2] MASUYAMA, Y., TAHARA, Y. ,FUKASAWA, T. and MAEDA,N.: Database of Sail Shapes versus Sail Performance and Validation of Numerical Calculation for the Upwind Condition, Journal of Marine Science and Technology, JASNAOE, vol.14, No.2, pp.137-160, 2009.
